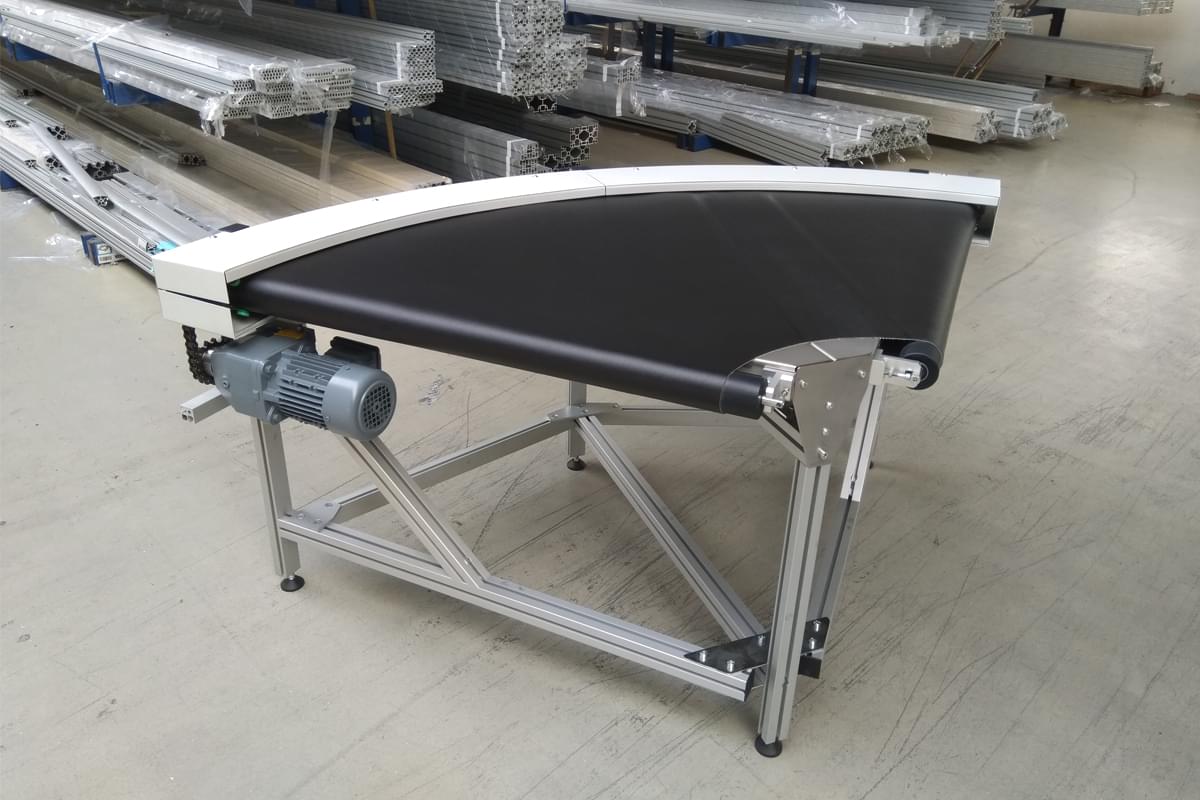

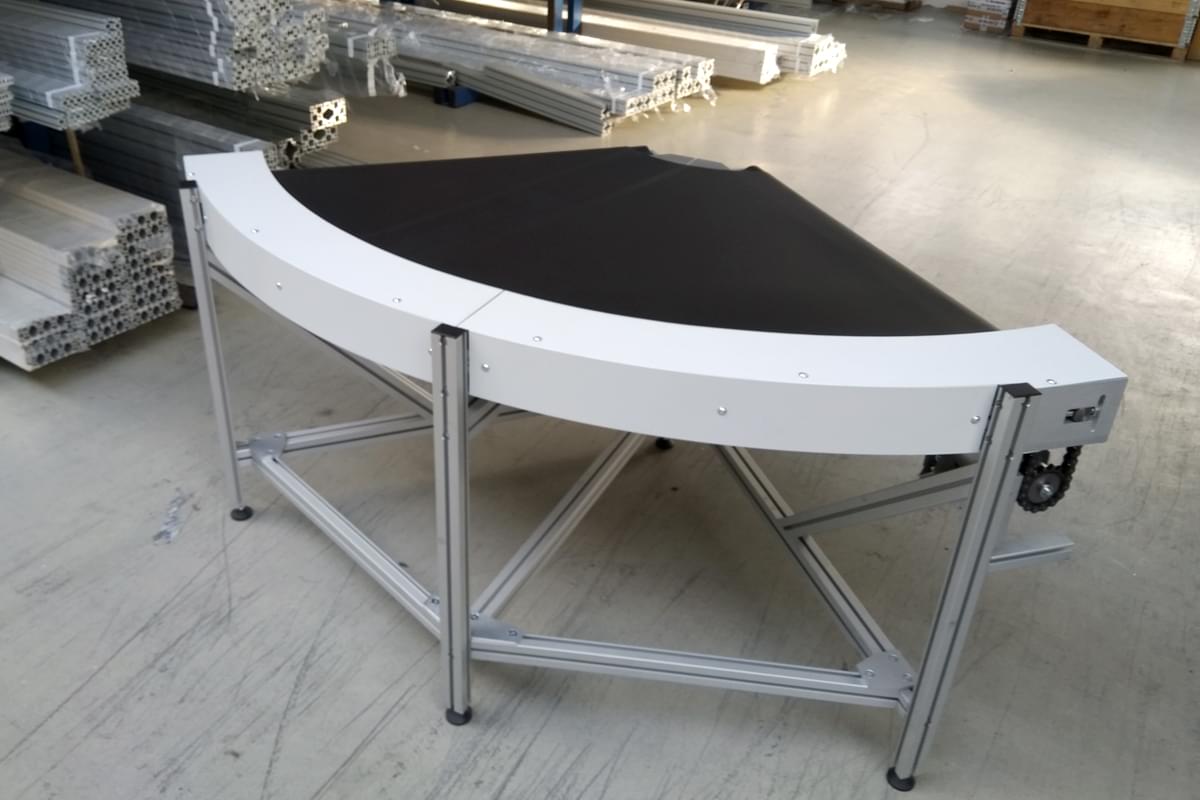

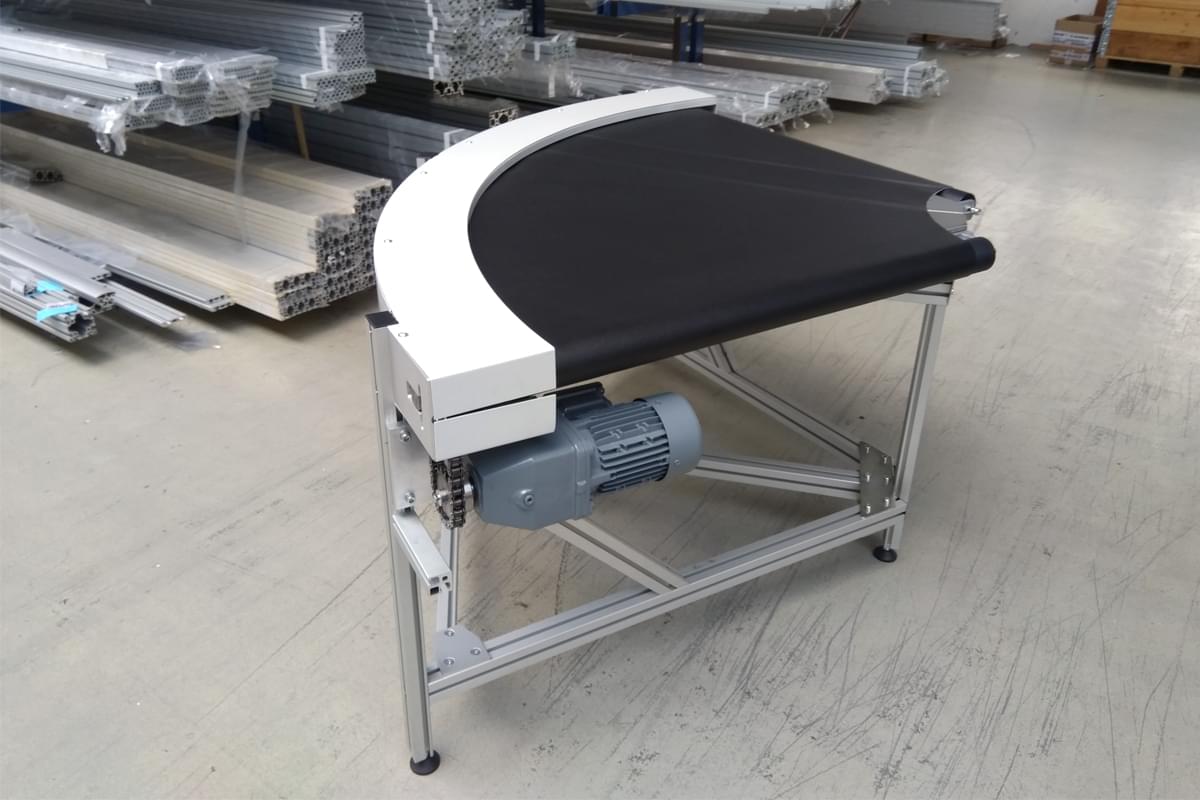

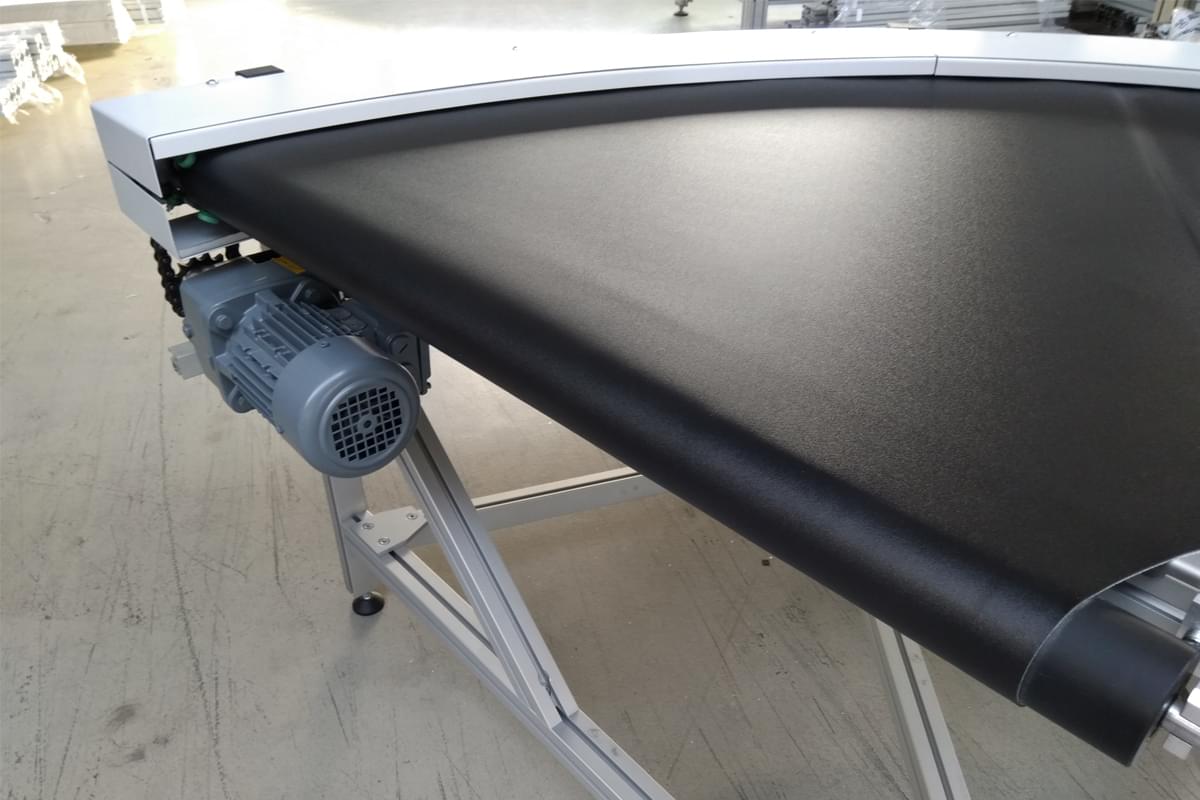

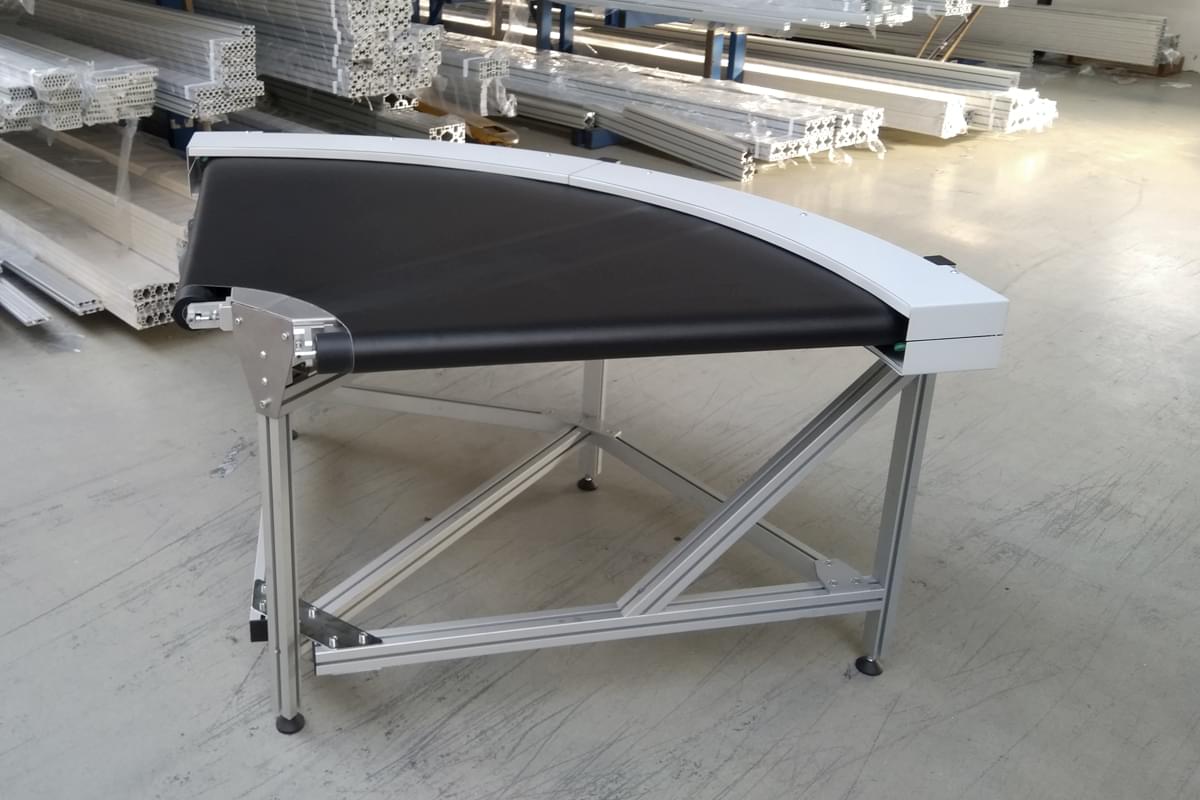

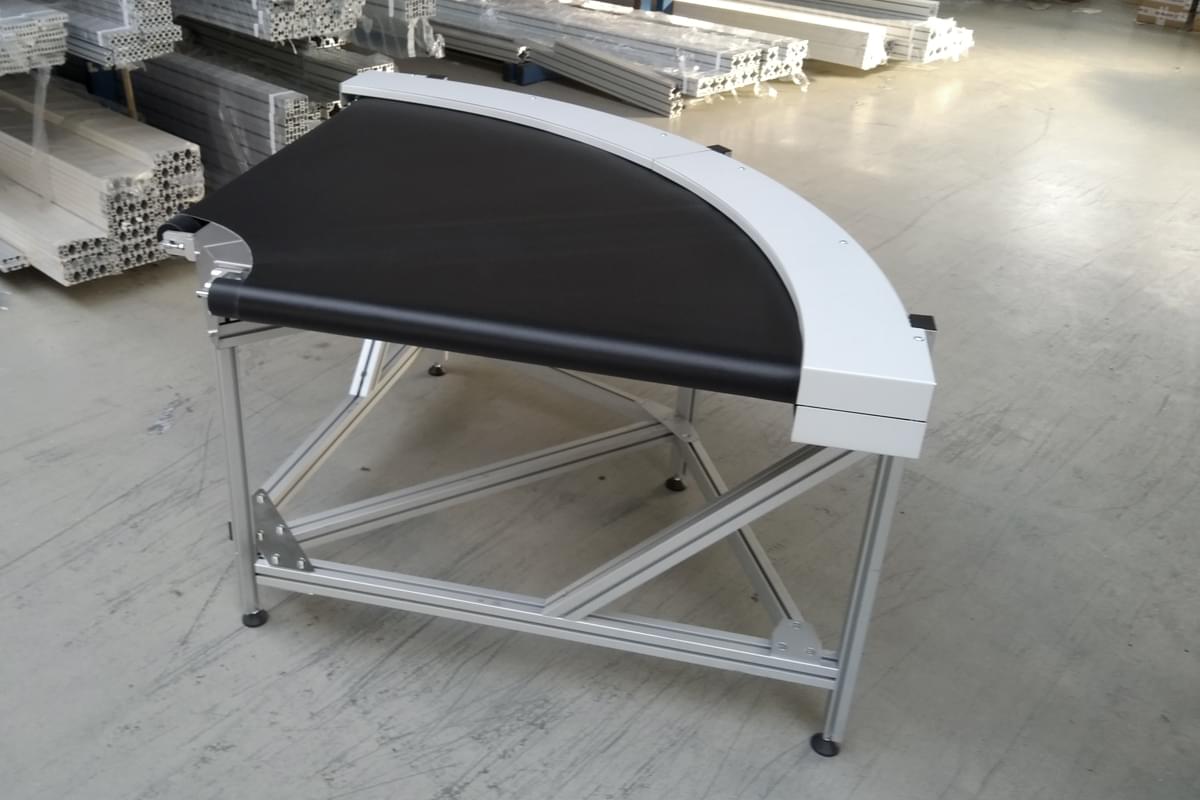

Curva de transportadora de cinta

Se trata de un elemento independiente o vinculado para la transportadora de cinta recta. Se utiliza en lugares donde es necesario cambiar la dirección del flujo del producto manteniendo su posición. Se trata sobre todo de incorporación en unidades de transporte más grandes, o en líneas de producción y de montaje.

Formulario de demanda para transportadoras

Parámetros básicos

Diámetro del rodillo de la barra final

60 mm

Ángulo de transporte

45 - 180 °

Carga sobre la cinta

max. 25 kg

Conexión eléctrica

3 x 230/400 V

Temperatura de trabajo

10 – 30 °C

Altura de transporte

200 – 1500 mm

Dirección de transporte

hacía la derecha / hacía la izquierda


Radio estándar del eje del transporte

R 700 mm

anchura de transporte 300 - 600 mm

R 800 mm

anchura de transporte 600 - 800 mm

R 900 mm

anchura de transporte 800 - 1000 mm

Velocidad de transporte en el radio del eje

máx. 20 m/min


Galería
